防落梁挡块 设计+安装 精简要点清单（现场/施工/质检直接用）

一、核心功能

限制桥梁纵、横向过大位移，抗震防落梁；日常留缝不约束梁体温度伸缩、正常形变。

二、关键设计参数

预留间隙：常规20～50mm，横向、纵向统一控制

混凝土挡块：强度等级≥C30，内置加强预埋钢筋

钢制挡块：主材Q355B/Q345B，配套预埋钢板、高强螺栓

缓冲配置：高烈度地区加装30～50mm橡胶缓冲垫，减小撞击力

锚固要求：预埋钢筋/钢板锚固深度≥800mm，焊接、锚固必须牢固

布置位置：设置于支座两侧、墩台帽梁处，横桥向为主，关键路段增设纵向限位

三、结构选型适用

钢筋混凝土挡块：现浇桥梁、桥台、常规市政公路桥，造价低、整体性强

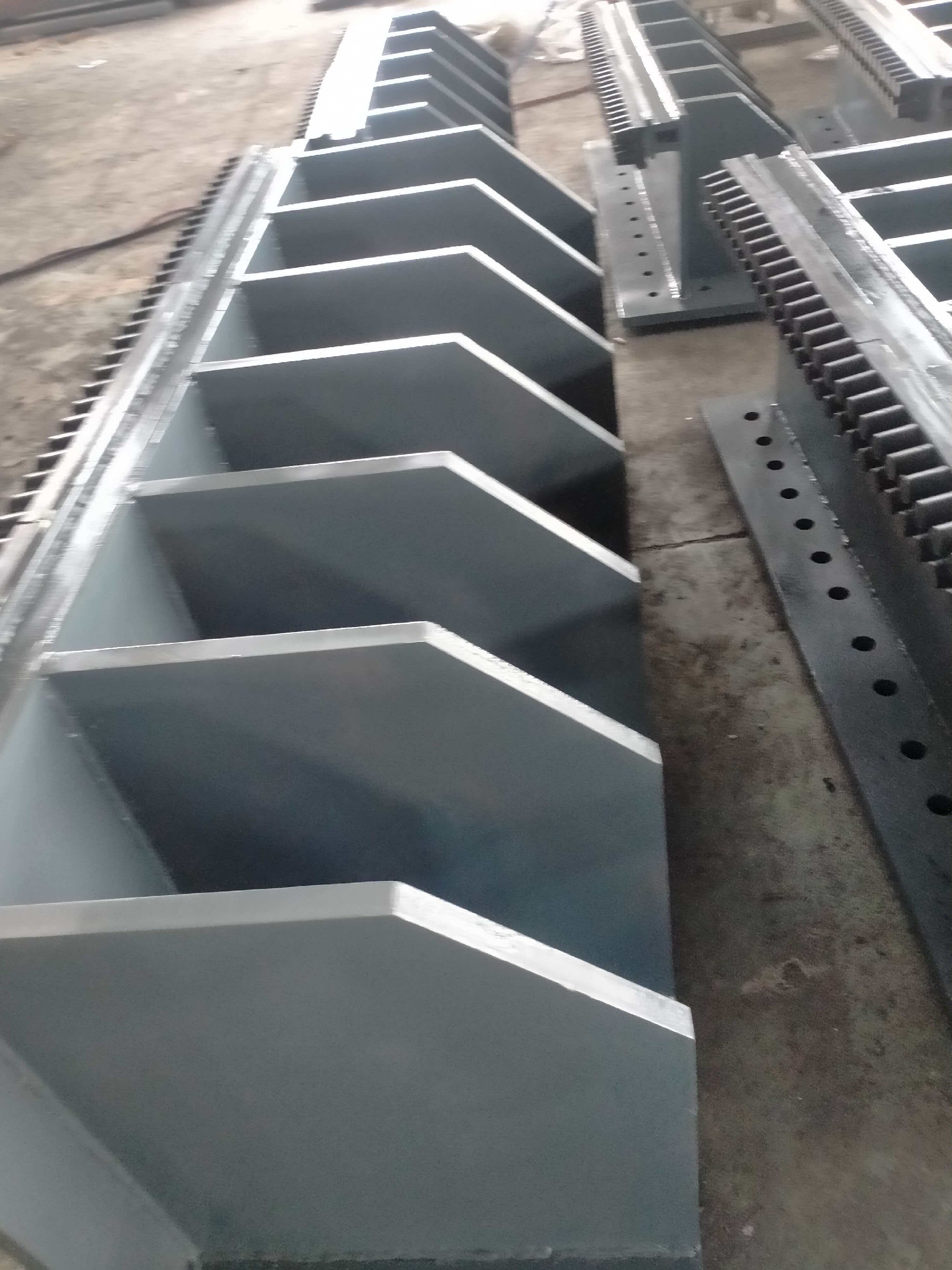

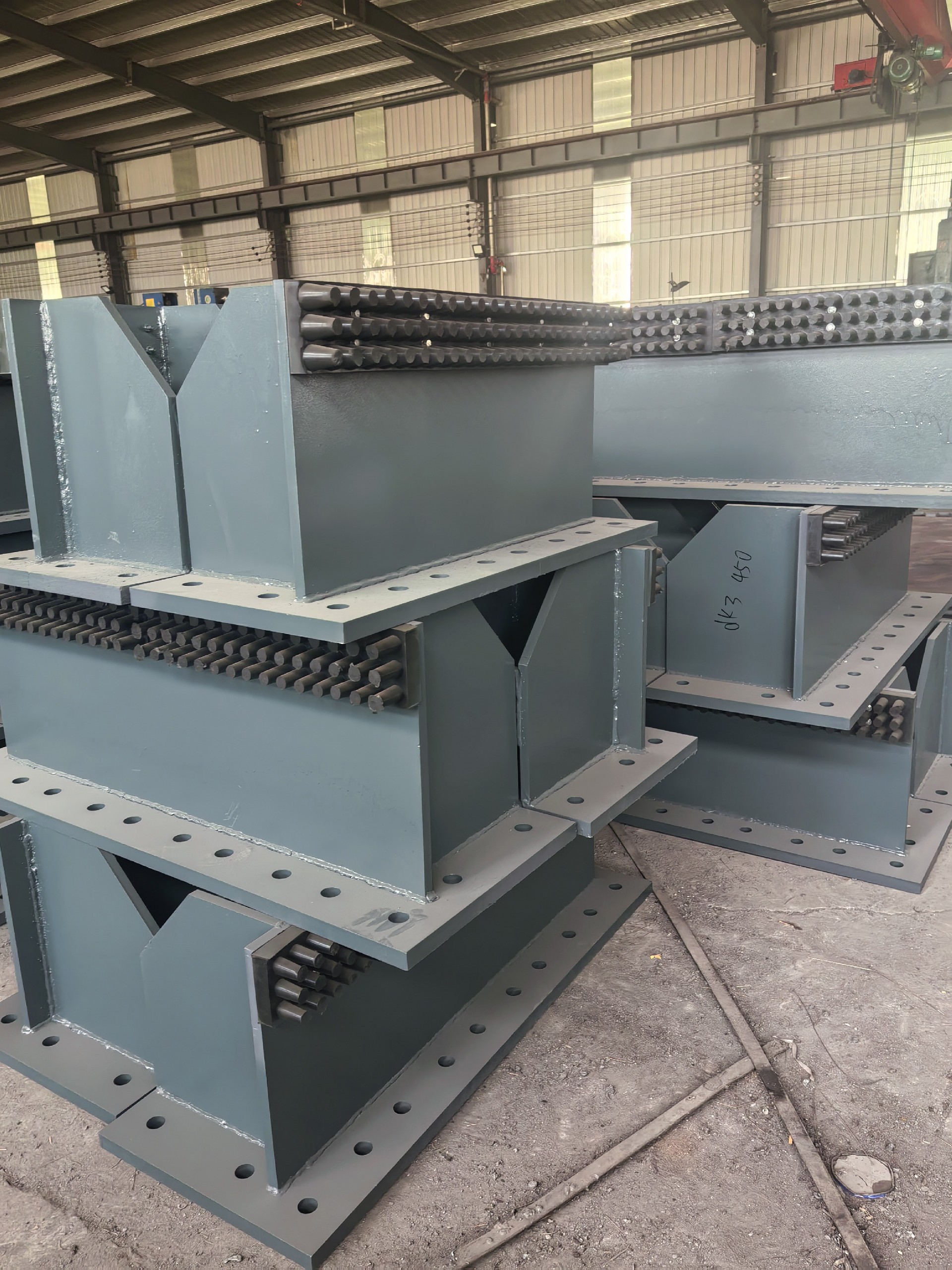

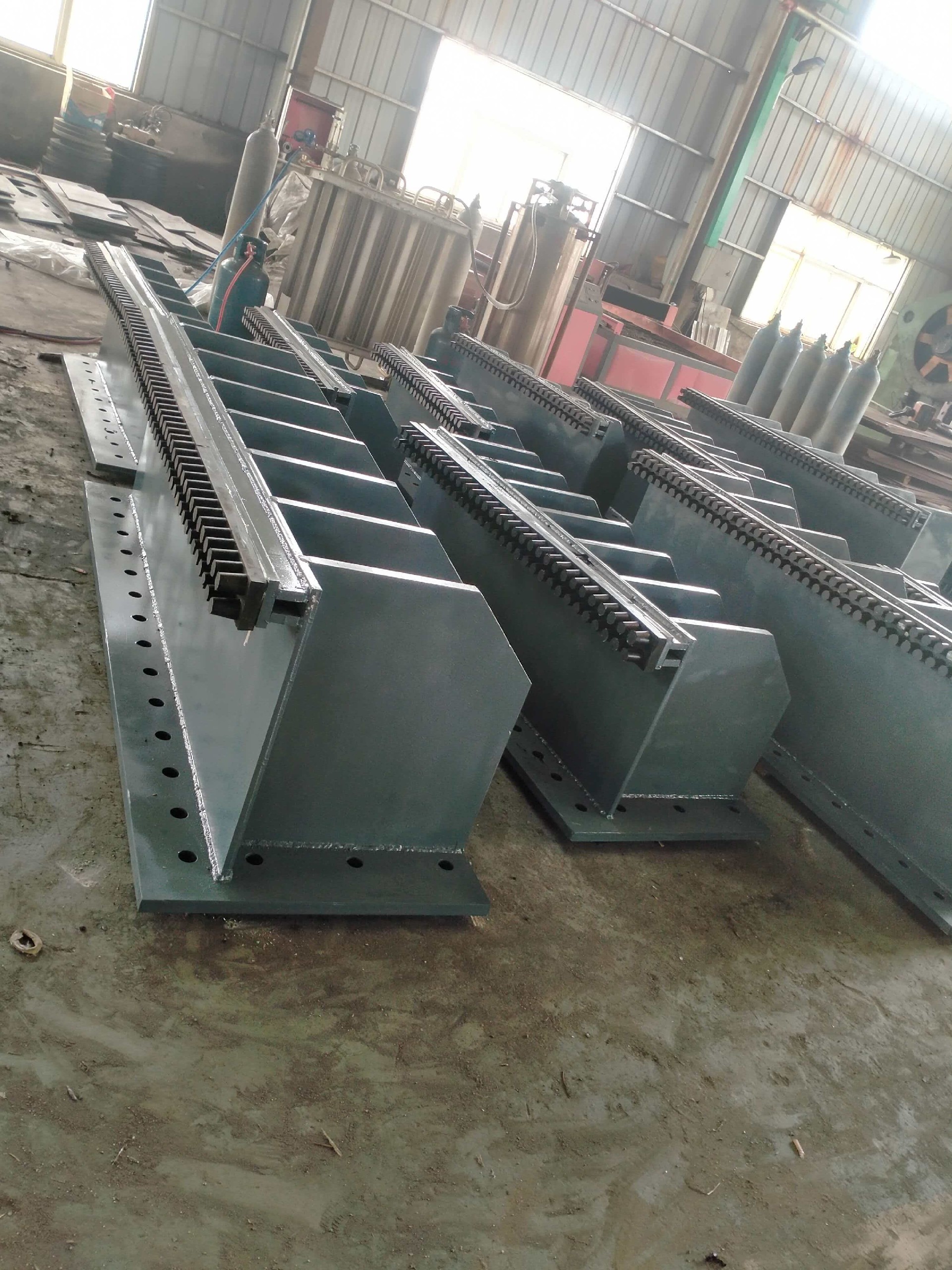

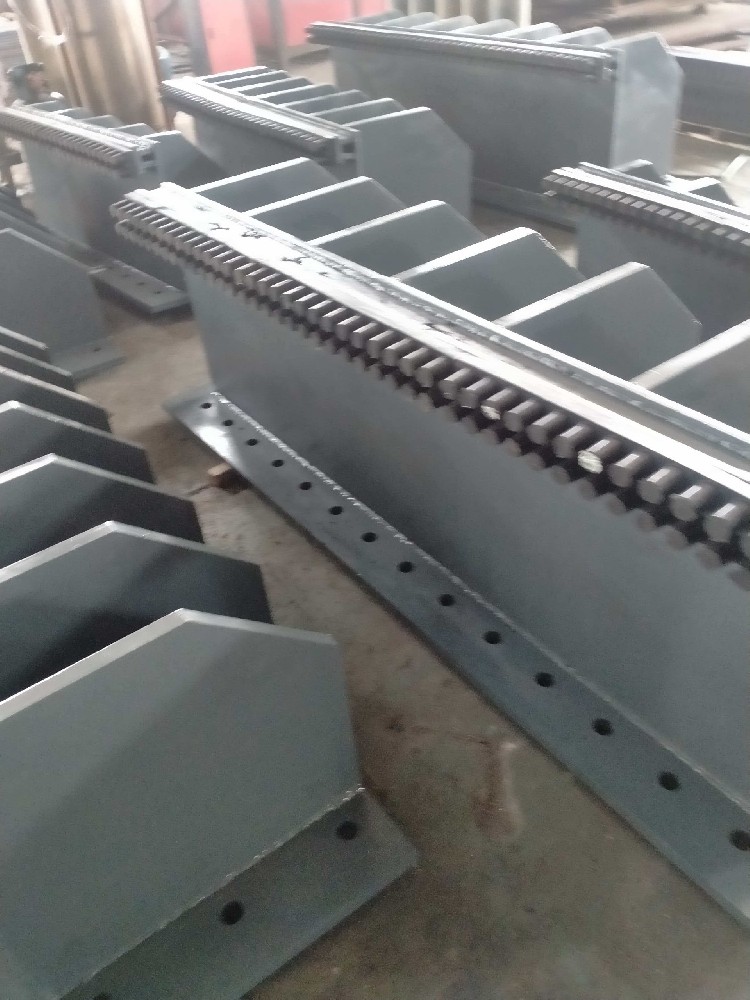

钢制装配式挡块：预制小箱梁、T梁、高架桥梁，安装快、损坏后易更换

缓冲复合型挡块：城市桥梁、高抗震设防区域（7度及以上）

防落梁拉索/链条：简支梁桥、大跨径桥梁，辅助兜底防护

四、施工安装要点

测量放线**控制位置、标高，保证两侧挡块对称布置

预埋构件定位牢固，浇筑混凝土、焊接作业时不得移位、偏位

挡块成型/安装后，严格核对预留间隙，严禁顶死、无间隙

钢挡块螺栓紧固到位，做好防腐、防锈涂装处理

接触面橡胶垫粘贴牢固，无脱落、空鼓

五、质量验收&日常检查

外观：无裂缝、蜂窝、破损，钢构件无变形、锈蚀

尺寸：间隙、标高、平面位置符合设计，偏差在规范允许范围

连接：预埋件无松动，焊缝饱满、螺栓无松动缺失

巡检**：地震、暴雨后排查挡块开裂、挤损、间隙偏移、橡胶老化

六、适用规范

公路：JTG/T 2231-01；市政：CJJ 11；铁路：TB 10025
